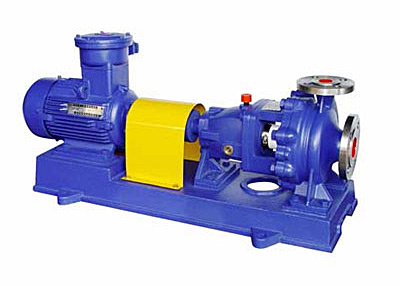

IS、IR型卧式单级单吸清水离心泵

一、产品概述:
IS、IR型卧式单级单吸清水离心泵,是全国联合设计的节能泵,它是BA型、BL型及其他单级清水离心泵的更新型。优点有:全系列水力性能布局合理,用户选择范围宽,检修方便;效率和吸程达到国际平均先进水平。本型泵适用于工业和城市给水、排水,也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用,温度不高80℃。

二、产品特点:
1、IS、IR型卧式单级单吸清水离心泵根据国际标准ISO2858所规定的性能和尺寸设计的,主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。
2、IS、IR型卧式单级单吸清水离心泵的泵体和泵盖部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部分进行检修。
3、泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分,滚动轴承受泵的径向力和轴向力。
4、为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。
5、泵的轴向密封环是由填料压盖,填料环和填料等组成,以防止进气或大量漏水。泵的叶轮如有平衡,则装有软填料的空腔与叶轮吸入口相通,如叶轮入口处液体处于真空状态,则很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔,将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔,由于叶轮背面液体压力大于大气压,因而不存在漏气问题,故可不装填料环。
6、为避免轴磨损,在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈,以防止沿着配合表面进气或漏水。
7、泵的传动方式是通过加长弹性联轴器与电动机联接的,泵的旋转方向,从驱动端看,为顺时针方向旋转。

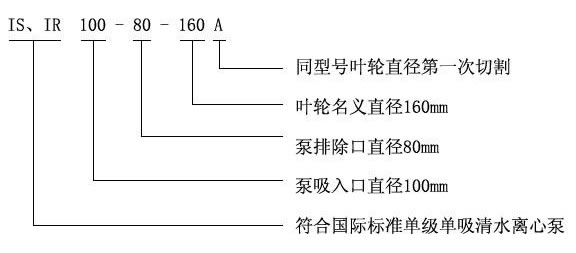

三、型号意义:
例如:IS80-65-160A
IS-单级单吸清水离心泵
80-吸入口直径(mm)
65-排出口直径(mm)
160-叶轮名义直径(mm)
A-叶轮第一次切割

型号 流量(m3/h) 扬程(m) 电机功率 (kW) 转速(r/min) 效率(%) 汽蚀余量(m)
IS50-32-125 12.5 20 2.2 2900 60 2.0
6.3 5 0.55 1450 54 2.0
IS50-32-160 12.5 32 3 2900 54 2.0
6.3 8 0.55 1450 48 2.0
IS50-32-200 12.5 50 5.5 2900 48 2.0
6.5 12.5 0.75 1450 42 2.0
IS50-32-250 12.5 80 11 2900 38 2.0
6.3 20 1.5 1450 32 2.0
IS65-50-125 25 20 3 2900 69 2.0
12.5 5 0.55 1450 64 2.0
IS65-50-160 25 32 5.5 2900 65 2.0
12.5 8 0.75 1450 60 2.0
IS65-40-200 25 50 7.5 2900 60 2.0
12.5 12.5 1.1 1450 55 2.0
IS65-40-250 25 80 15 2900 50 2.0
12.5 20 2.2 1450 46 2.0
IS65-40-315 25 125 30 2900 45 2.5
12.5 32 4 1450 41 2.5
IS80-65-125 50 20 5.5 2900 75 3.0
25 5 0.75 1450 71 2.5
IS80-65-160 50 32 7.5 2900 73 2.5
25 8 1.5 1450 69 2.5
IS80-50-200 50 50 15 2900 69 2.5
25 12.5 2.2 1450 65 2.5
IS80-50-250 50 80 22 2900 63 2.5
25 20 3 1450 60 2.5
IS80-50-315 50 125 37 2900 54 2.5
25 32 5.5 1450 52 2.5
IS100-80-125 100 20 11 2900 78 4.5
50 5 1.5 1450 75 2.5
IS100-80-160 100 32 15 2900 78 4.0
50 8 2.2 1450 75 2.5
IS100-65-200 100 50 22 2900 76 3.6
50 12.5 4 1450 73 2.0
IS100-65-250 100 80 37 2900 72 3.8
50 20 5.5 1450 68 2.0
IS100-65-315 100 125 75 2900 66 3.6
50 32 11 1450 63 2.0
IS125-100-200 200 50 45 2900 81 4.5
100 12.5 7.5 1450 76 2.5
IS125-100-250 200 80 75 2900 78 4.2
100 20 11 1450 76 2.5
IS125-100-315 200 125 90 2900 73 4.5
100 32 15 1450 73 2.2
IS125-100-400 100 50 30 1450 65 2.5
IS150-125-250 200 20 18.5 1450 81 3.0
IS150-125-315 200 32 30 1450 79 2.5
IS150-125-400 200 50 45 1450 76 2.8
IS200-150-250 400 20 37 1450 82 4.2
IS200-150-315 400 32 55 1450 82 3.5
IS200-150-400 400 50 90 1450 81 3.8
结构说明
本泵为后开式,拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个滚珠轴承,用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。涡室、脚、进水法兰和出水法兰铸成一个整体。

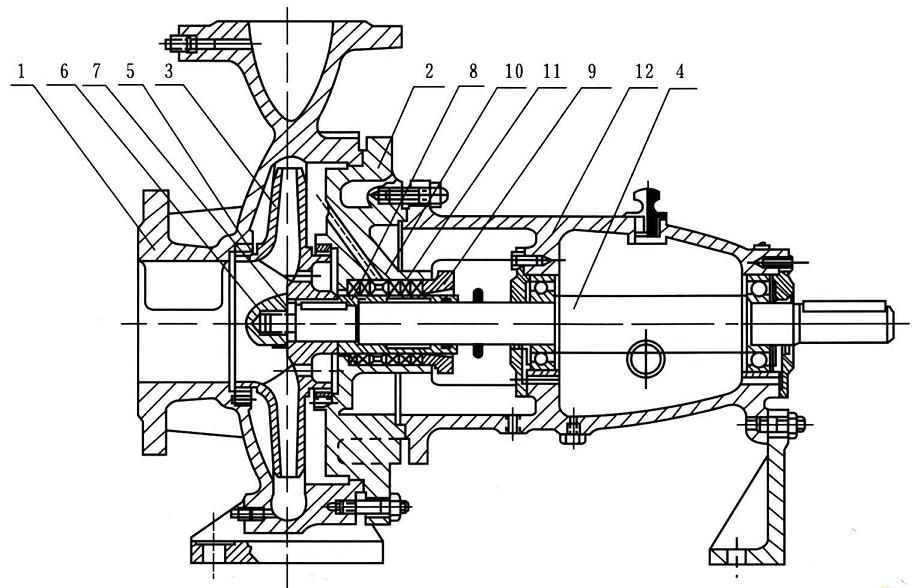

结构图:

IS、IR型泵系根据国家标准ISO2858所规定的性能和尺寸设计的,主要由泵体(1)、泵盖(2)、叶轮(3)、轴(4)、密封环(5)、轴套及悬架轴承部件(12)等所组成。

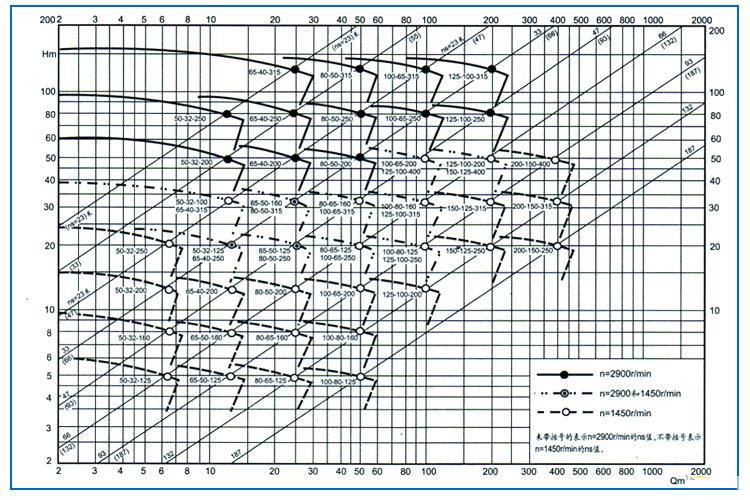

IS、IR型卧式单级单吸清水离心泵(曲线图谱):

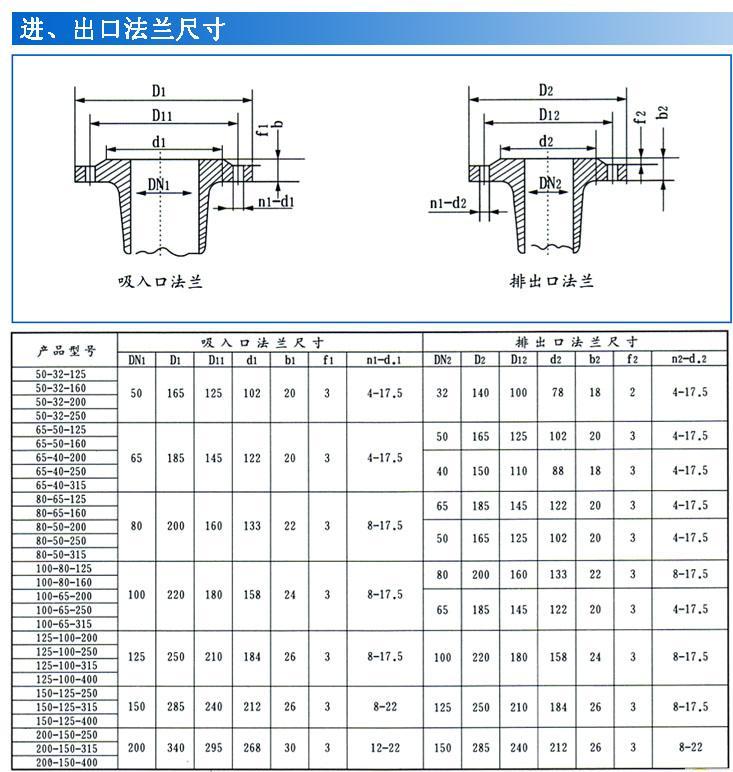

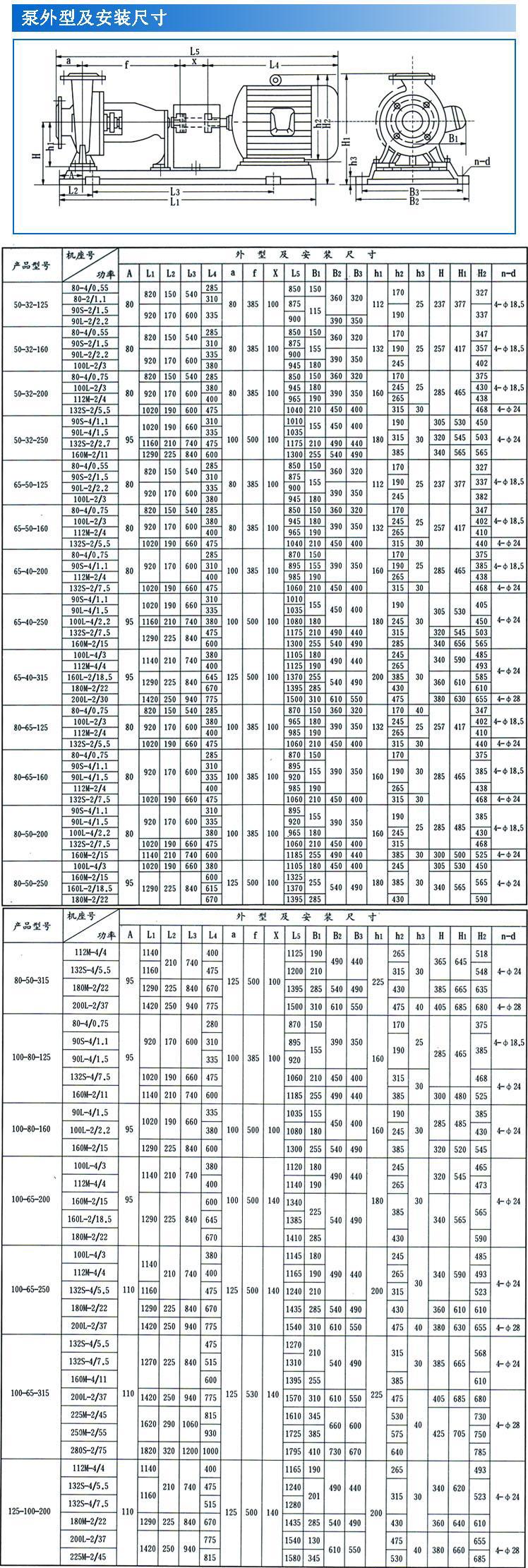

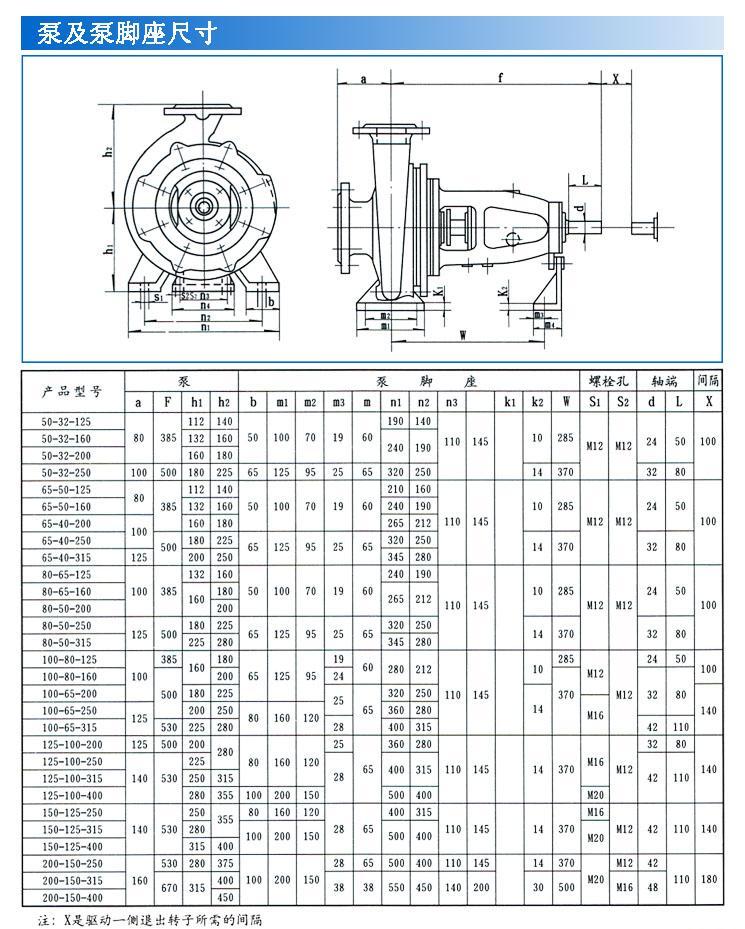

IS、IR型卧式单级单吸清水离心泵安装尺寸:

   IS、IR型泵的泵体和录盖的部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部件,进行检修。
   泵的壳体(即泵体和泵盖)抅成泵的工作室、叶轮、轴和滚动轴承等为录的转子。悬架轴承部件支承着泵的转子部件,滚动轴承承受泵的径向力和轴向力。
   为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。
   泵的轴向密封环是由填料压盖(9),填料环(10),和填料(11)等组成,以防止进气或大量漏水。泵的叶轮如有平衡,則装有软填料的空腔与叶轮吸入口相通,若叶轮入口处液体处于真空状态,則很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填科环进行密封。泵的叶轮如没有平衡孔, 由于叶轮背面液体压力大于大气压,因而不存在漏汽问題,故可不装填料环。
  为避免轴麿损,在轴通过填料腔的部位装冇轴套保护,轴套与轴之间装有0形密封困,以防止沿着配合表面进气或漏水。
  泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向,从驱动端看,为顺时针方向旋转。





1 泵体 2 泵盖 3 叶轮 4 轴 5 密封环 6 叶轮螺母 7 止动垫圈 8 轴套 9 填料压盖 10 填料环 11 填料 12 悬架轴承部件

故障与排除:
故 障 原 因 解决方法
1、水泵不吸水,压力表及真空表的指针在剧烈摆动。 注入水泵的水不够,水管或仪表漏气。 再往水果内注入或拧紧堵塞漏气处。
2、水泵不吸水,真空表表示髙度真空。 低阀没有打开,或已淤塞吸水管阻力太大,吸水管高太大。 校正或更改底阀。清洗或更改泵水管,减低吸水高度。
3、看压力表水泵出水处是有压力,然而水管仍不出水。 出水管阻力太大,旋转方向不对,叶轮淤塞。 检查或缩短水管及检查电机取下水管接头,清洗叶轮。
4、流量低于予计。 水泵淤塞,口环麿损过多。 清洗水泵及管子,更换口环。
5、水泵耗费的劝率过大。 填料函压的太紧了,填料函发热,因磨损叶轮坏了,水泵供水量增加。 拧紧填料函,或将填料取出来打方一些,更换叶轮,增加出水管阻力,来降低流量。
6、水泵内部声音反常水泵不水上。 流量太大,吸水管内阻力过大, 吸水高度过大,在吸水处有空气渗入,所檢送的液体温度过 高。 增加出水管内的阻力以减低流量,检查泵吸入管内阻力, 检查底阀减小吸水高度。拧緊堵塞漏气处,降低液体温 度。
7、轴承过热。 没有油,水泵轴与电机轴不在一一条中心线上。 注油,把柚中心对准。
8、水泵振动。 泵轴与电机轴不在一条中心线上或果轴斜了。 把水泵和电机的轴中心线对准。
