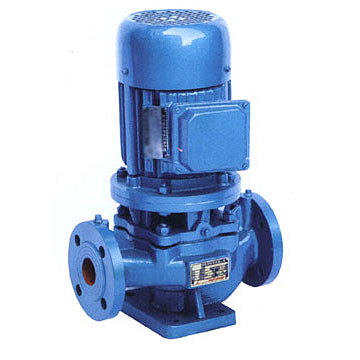

一、产品概述
ISG系列立式离心泵是吸收国际同类先进技术,研制开发的最新一代立式离心泵,能满足用户各种狭小场合的使用,完美的设计,安装使用方便,泵轴绝对同心度及叶轮极好的动静平衡,保证了运行时无动静、低噪音。采用碳化硅,氟橡硬质合金机械密封,泵体过流部分壁厚加厚能保证静压高的循环系统正常使用,按国际标准ISO2858设计制造,性能完全符合国家JB/T53058-93标准。
二、产品特点
1、高效节能:采用CFD计算流体动力学,分析计算出泵内压力分布和速度分布关系、优化泵的流道设计,确保泵有高效 的水力形线,提高了泵的效率。
2、运行平稳,安全可靠:电机和水泵同轴直联、同心度高,运行平稳,安全可靠。
3、不锈钢轴套:轴的机封位置是相对易被锈蚀之处,直联式泵轴一旦被锈蚀,易造成机封密封失效。CJL泵此处采用镶配不锈钢轴套,避免锈蚀发生,提高了轴寿命,降低了运行维护成本。
4、轴承:泵所配电机中的轴承匀采用封闭式轴承,正常使用时,免电机轴承的维护与保养。
5、机封密封:采用不锈钢碳化硅、氟橡胶等材料制成。平衡式耐高温、耐高压,运行寿命长,不渗漏,对轴无磨损,不积水垢,保证工作环境的整洁。
三、工作条件
流量: 2~1400m 3 /h 扬程:5~130m
工作温度:普通型(DFG)-15℃ ~+ 80℃
防护等级:IP44或IP54 环境温度:≤+40℃
电机类型:Y或Y2
四、产品用途
该系列产品可分为ISG立式清水泵,IRG立式热水泵,IHG立式化工泵,YG立式管道油泵,ISGD立式低转速清水泵。
1.ISG泵适用于工业和城市给排水,高层建筑增压送水,消防增压,远距离输水,暖通制冷循环,各种给水设备,锅炉的配套使用,供输送清水或物理,化学性质类拟于清水的其它液体之用,介质温度T≤80℃。
2.IRG泵适用于冶金、化工、纺织、造纸以及饭店、浴室、锅炉热水增压循环和城市住房采暖循环等场合,介质温度T≤120℃。
3.IHG泵输送有腐蚀性液体,温度T≤120℃。
4.YG泵输送油类或易燃、易爆液体,如柴油、汽油、煤油等。
5.ISGD泵适用于要求噪音低的场合,温度T≤100℃。

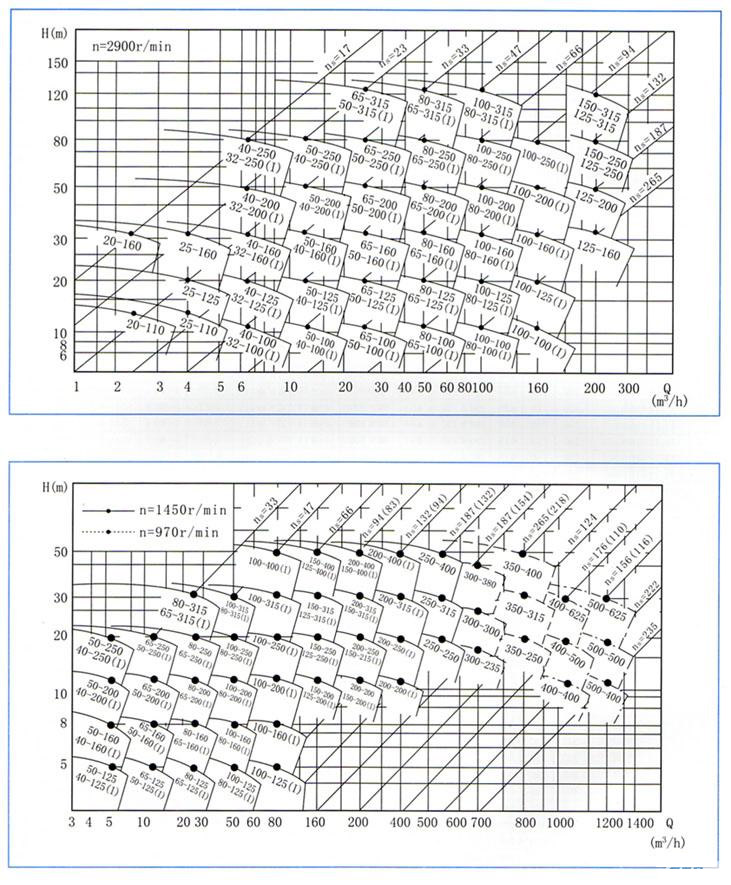

泵型号 | 流量 | 扬程 (m) |
效率 (%) |
转速 (r/min) |
电机功率 (kw) |
汽蚀佘量 (m) |
|
---|---|---|---|---|---|---|---|
(m 3 /h) | (l/s) | ||||||
15-80 | 1.5 | 0.42 | 8 | 34 | 2800 | 0.18 | 2.3 |
20-110 | 2.5 | 0.69 | 15 | 34 | 2800 | 0.37 | 2.3 |
20-160 | 2.5 | 0.69 | 32 | 25 | 2900 | 0.75 | 2.3 |
25-110 | 4 | 1.11 | 15 | 42 | 2900 | 0.55 | 2.3 |
25-125 | 4 | 1.11 | 20 | 36 | 2900 | 0.75 | 2.3 |
25-125A | 3.6 | 1.0 | 16 | 35 | 2900 | 0.55 | 2.3 |
25-160 | 4 | 1.11 | 32 | 32 | 2900 | 1.5 | 2.3 |
25-160A | 3.7 | 1.03 | 28 | 31 | 2900 | 1.1 | 2.3 |
32-125 | 5 | 1.39 | 20 | 44 | 2900 | 0.75 | 2.3 |
32-125A | 4.5 | 1.25 | 16 | 43 | 2900 | 0.5 | 2.3 |
40-100 | 6.3 | 1.75 | 12.5 | 54 | 2900 | 0.55 | 2.3 |
40-100A | 5.6 | 1.56 | 10 | 52 | 2900 | 0.37 | 2.3 |
40-125 | 6.3 | 1.75 | 20 | 46 | 2900 | 1.1 | 2.3 |
40-125A | 5.6 | 1.56 | 16 | 45 | 2900 | 0.75 | 2.3 |
40-160 | 6.3 | 1.75 | 32 | 40 | 2900 | 2.2 | 2.3 |
40-160A | 5.9 | 1.64 | 28 | 39 | 2900 | 1.5 | 2.3 |
40-160B | 5.5 | 1.53 | 24 | 38 | 2900 | 1.1 | 2.3 |
40-200 | 6.3 | 1.75 | 50 | 33 | 2900 | 4.0 | 2.3 |
40-200A | 5.9 | 1.64 | 44 | 31 | 2900 | 3.0 | 2.3 |
40-200B | 5.3 | 1.47 | 36 | 29 | 2900 | 2.2 | 2.3 |
40-250 | 6.3 | 1.75 | 80 | 28 | 2900 | 7.5 | 2.3 |
40-250A | 5.9 | 1.64 | 70 | 28 | 2900 | 5.5 | 2.3 |
40-250B | 5.5 | 1.53 | 60 | 27 | 2900 | 4.0 | 2.3 |
40-100(I) | 12.5 | 3.47 | 12.5 | 62 | 2900 | 1.1 | 2.3 |
40-100(I)A | 11 | 3.05 | 10 | 60 | 2900 | 0.75 | 2.3 |
40-125(I) | 12.5 | 3.47 | 20 | 58 | 2900 | 1.5 | 2.3 |
40-125(I)A | 11 | 3.05 | 16 | 57 | 2900 | 1.1 | 2.3 |
40-160(I) | 12.5 | 3.47 | 32 | 52 | 2900 | 3.0 | 2.3 |
40-160(I)A | 11.7 | 3.25 | 28 | 51 | 2900 | 2.2 | 2.3 |
40-160(I)B | 10.4 | 2.89 | 22 | 50 | 2900 | 1.5 | 2.3 |
40-200(I) | 12.5 | 3.47 | 50 | 46 | 2800 | 5.5 | 2.3 |
40-200(I)A | 11.7 | 3.25 | 44 | 45 | 2900 | 4.0 | 2.3 |
40-200(I)B | 10.6 | 2.94 | 36 | 44 | 2900 | 3 | 2.3 |
40-250(I) | 12.5 | 3.47 | 80 | 38 | 2900 | 11 | 2.3 |
40-250(I)A | 11.6 | 3.22 | 70 | 38 | 2900 | 7.5 | 2.3 |
40-250(I)B | 10.8 | 3.0 | 60 | 37 | 2900 | 7.5 | 2.3 |
40-250(I)C | 10.0 | 2.78 | 52 | 36 | 2900 | 5.5 | 2.3 |
50-100 | 12.5 | 3.47 | 12.5 | 62 | 2900 | 1.1 | 2.3 |
50-100A | 11 | 3.05 | 10 | 60 | 2900 | 0.75 | 2.3 |
50-125 | 12.5 | 3.47 | 20 | 58 | 2900 | 1.5 | 2.3 |
50-125A | 11 | 3.05 | 16 | 57 | 2900 | 1.1 | 2.3 |
50-160 | 12.5 | 3.47 | 32 | 52 | 2900 | 3.0 | 2.3 |
50-160A | 11.7 | 3.25 | 28 | 51 | 2900 | 2.2 | 2.3 |
50-160B | 10.4 | 2.89 | 22 | 50 | 2900 | 1.5 | 2.3 |
50-200 | 12.5 | 3.47 | 50 | 46 | 2900 | 5.5 | 2.3 |
50-200A | 11.7 | 3.25 | 44 | 45 | 2900 | 4.0 | 2.3 |
50-200B | 10.6 | 2.94 | 36 | 44 | 2900 | 3 | 2.3 |
50-250 | 12.5 | 3.47 | 80 | 38 | 2900 | 11 | 2.3 |
50-250A | 11.6 | 3.22 | 70 | 38 | 2900 | 7.5 | 2.3 |
50-250B | 10.8 | 3.0 | 60 | 37 | 2900 | 7.5 | 2.3 |
50-250C | 10.0 | 2.78 | 52 | 36 | 2900 | 5.5 | 2.3 |
50-100(I) | 25 | 6.94 | 12.5 | 69 | 2900 | 1.5 | 2.5 |
50-100(I)A | 22.3 | 6.19 | 10 | 67 | 2900 | 1.1 | 2.5 |
50-125(I) | 25 | 6.94 | 20 | 68 | 2900 | 3.0 | 2.5 |
50-125(I)A | 22.3 | 6.19 | 16 | 66 | 2900 | 2.2 | 2.5 |
50-160(I) | 25 | 6.94 | 32 | 63 | 2900 | 4.0 | 2.5 |
50-160(I)A | 23.4 | 6.5 | 28 | 62 | 2900 | 4.0 | 2.5 |
50-160(I)B | 21.6 | 6.0 | 24 | 58 | 2900 | 3.0 | 2.5 |
50-200(I) | 25 | 6.94 | 50 | 58 | 2900 | 7.5 | 2.5 |
50-200(I)A | 23.5 | 6.53 | 44 | 57 | 2900 | 7.5 | 2.5 |
50-200(I)B | 21.8 | 6.06 | 38 | 55 | 2900 | 5.5 | 2.5 |
50-250(I) | 25 | 6.94 | 80 | 50 | 2900 | 15 | 2.5 |
50-250(I)A | 23.4 | 6.5 | 70 | 50 | 2900 | 11 | 2.5 |
50-250(I)B | 21.6 | 6.0 | 60 | 49 | 2900 | 11 | 2.5 |
50-315(I) | 25 | 6.94 | 125 | 40 | 2900 | 30 | 2.5 |
50-315(I)A | 23.7 | 6.58 | 113 | 40 | 2900 | 22 | 2.5 |
50-315(I)B | 22.5 | 6.25 | 101 | 39 | 2900 | 18.5 | 2.5 |
50-315(I)C | 20.6 | 5.72 | 85 | 38 | 2900 | 15 | 2.5 |

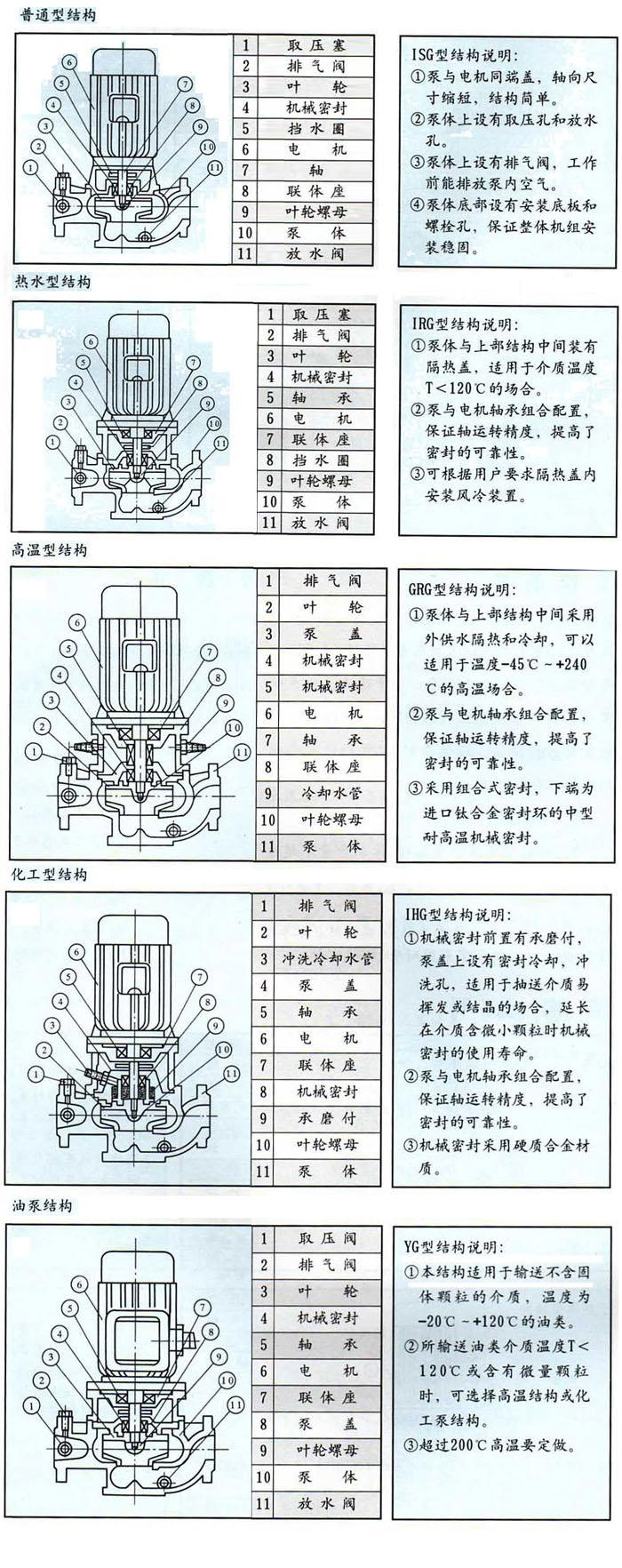

序号 | 部件名称 | 序号 | 部件名称 | |
---|---|---|---|---|
1 | 叶轮 | 5 | 端盖 | |
2 | 泵体 | 6 | 叶轮螺母 | |
3 | 机械密封 | 7 | 泵轴 | |
4 | 挡水圈 | 8 | 电机 |
