2XZ型直联式旋片式真空泵产品概述：

2XZ型旋片式真空泵系双级高速直联结构旋片式真空泵（以下简称泵）。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。
2XZ型泵装有气镇阀，具有延长泵油使用时间和防止泵油混水的作用。
2XZ型泵具有体积小、重量轻、噪声低、起动方便等优点。此外，还有防止返油的措施（2XZ－8无）和防止油封漏油污染场地的措施。

2XZ型直联式旋片式真空泵使用范围
1、泵是获得真空的基本设备，它可单独使用，亦可作为各类高真空的系统的前级泵和预抽泵。
2、泵进气口连续敞通大气运转，不得超过三分钟。
3、泵不适用于抽除对金属月腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有爆炸性的气体。
4、泵不得作压缩泵或输送泵用。
5、泵的工作环境：温度5℃－40℃范围内，相对温度不大于90％，进气口压强小于1333Pa的条件下允许长期连续运转。
6、装接电源时，按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致。
7、连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄漏。
8、每次起动前着重查看油位，以停泵时注油至油标玻璃直径的4／5高度为宜。
9、泵油采用清洁的SY1634－701号真空泵油。
10、泵可在通大气或任何真空度下一次起动。XZ－1单级型泵如果起动困难，可拨掉进气管塞帽起动，随后投入运转。

型号意义:

例如：
2XZ8
2-表示双级泵
X-表示旋片式真空泵
Z-表示泵与电机联轴
8-表示每秒的抽气速率

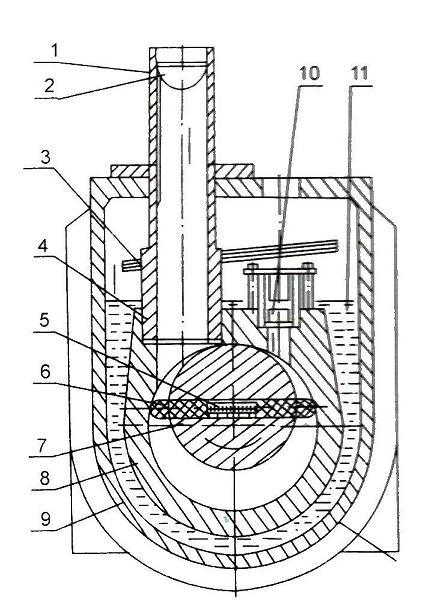

2XZ系列直联旋片真空泵结构图:

1 进气咀 2 滤网 3 挡油板 4 进气咀O形密封圈 5 旋片弹簧 6 旋片 7 转子 8 泵身 9 油箱 10 1号真空泵油 11 排气阀片
